网络监控拓扑图设计工具(网络拓扑图绘制) v1.0.0 监控网络设备拓扑结构绘制与连接关系可视化设计利器

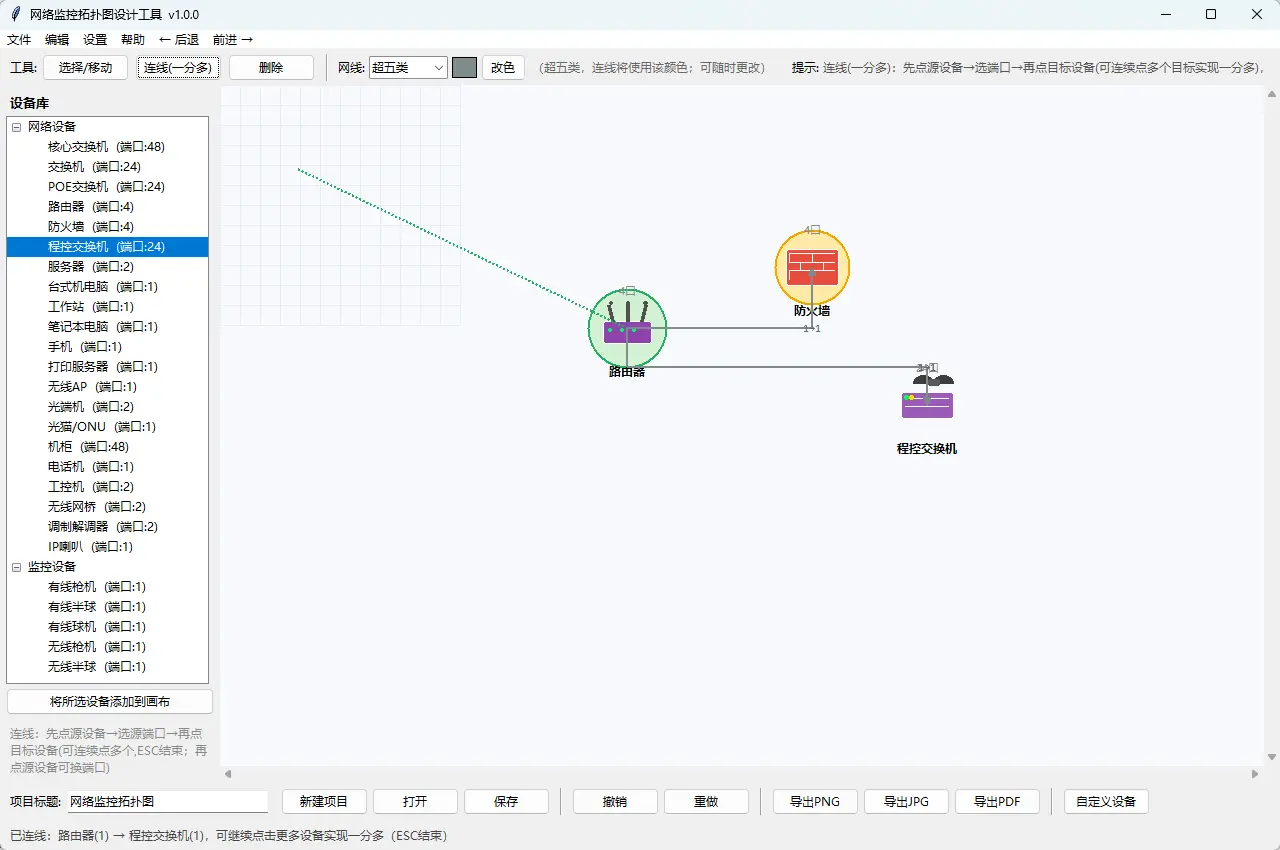

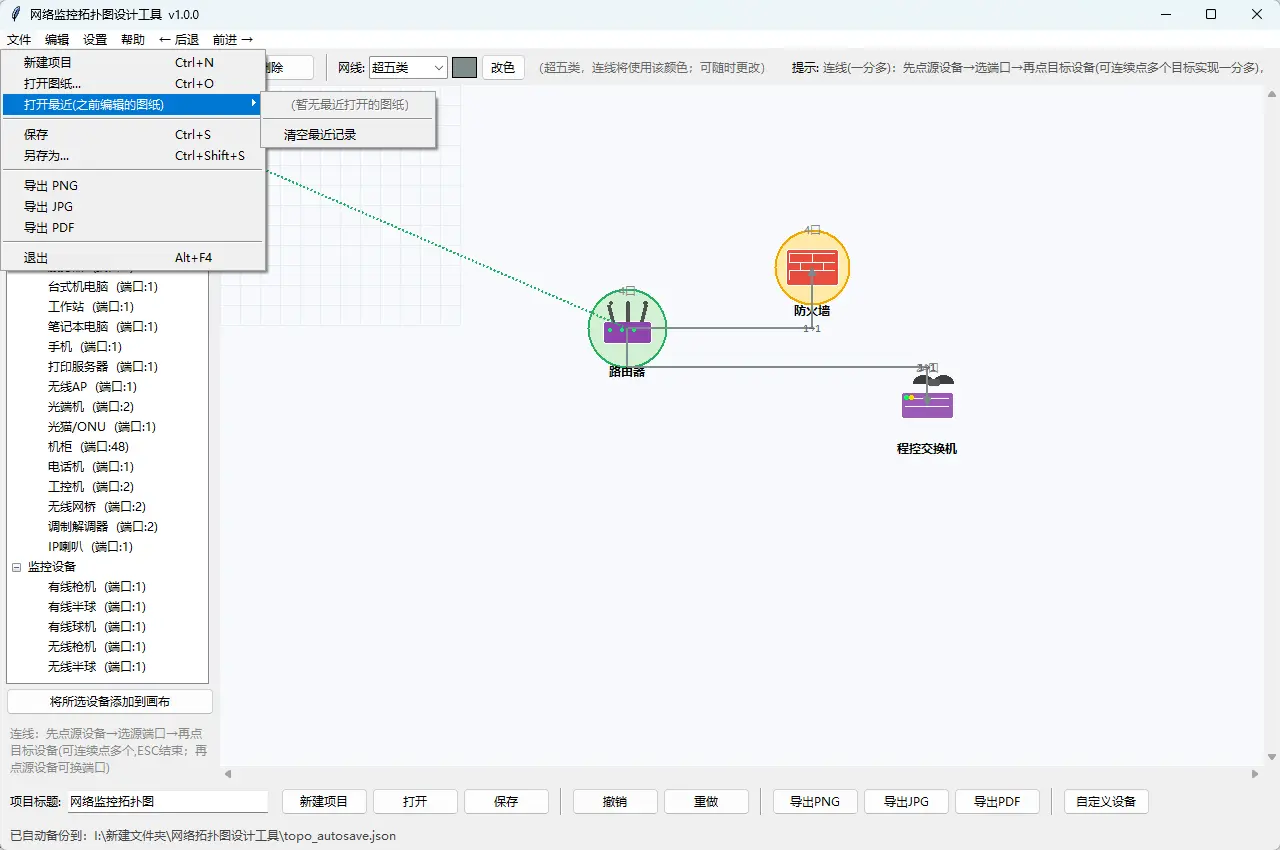

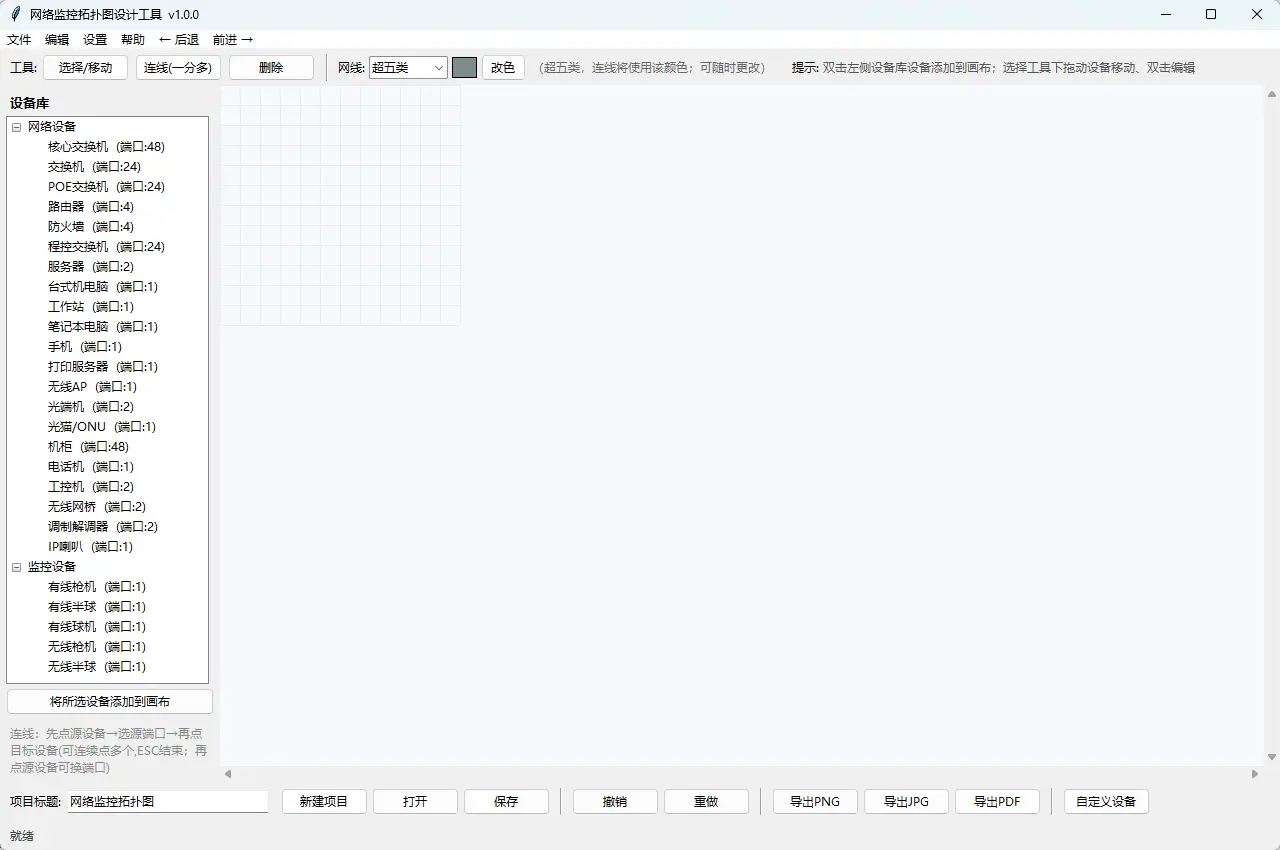

站长真机实测运行截图
真机亲测 · 安装运行正常
应用介绍
-
软件定位： 专为弱电安防工程与网络运维打造的高效拓扑图设计绘制神器
-
功能亮点： 软件内置交换机、路由器、IPC 摄像机、NVR 存储等全套安防监控图元
-
功能亮点： 支持画布拖拽布局、节点智能吸附连线与端口参数标注
-
体验优势： 可一键导出高清无水印图纸
专为安防监控与网络运维打造的轻量拓扑绘制利器，内置丰富专业图元，拖拽连线一键导出高清图纸。
核心功能介绍
丰富安防监控图元、标准网络硬件图标、拖拽式画布布局、节点智能吸附连线、IP/端口参数标注、区域框选分色、高清PNG/JPG导出、工程文件本地保存。
使用场景说明
原创单文件绿色免安装；内置专用安防图元库；连线动态吸附跟随；导出图纸清晰无水印。
软件优势分析
体积极其小巧轻量，无需安装庞大Visio，操作简单直观，专注监控与网络拓扑，上手即用。
软件缺点
主要针对中小规模安防监控与网络拓扑可视化制图，不含大型复杂网络物理链路动态抓包模拟仿真功能。
常见问题解答
Q1：如何快速将多个监控点位连接到同一台 PoE 交换机上？
A1：首先在画布上放置好 PoE 交换机与多台摄像机，选择顶部工具栏的【连线】工具，依次从各摄像机图形的连接锚点拖动连接线至交换机端口锚点，连线会自动锁定吸附并形成整洁的树状/星型拓扑。
Q2：导出的拓扑图插入到 Word 方案中会模糊吗？
A2：不会。软件在导出时会按画布矢量绘制分辨率生成高质量 PNG 图片，即使放大查看设备文字与端口标注依然清晰锐利，完全满足工程投标文件与汇报材料打印要求。
Q3：便携版可以在 U 盘中直接打开使用吗？
A3：可以。本工具为纯绿色免安装程序，将整个文件夹或单文件存放在 U 盘中，插入任意施工现场的电脑双击即可直接绘图，工程文件也可直接保存在 U 盘内。
Q4：如何修改连线类型或设置不同颜色的光纤与网线？
A4：点击选中画布中的目标连线，在右侧或右键属性菜单中可自由切换连线样式（实线/虚线/粗细），并可选择蓝色（普通网线）、橙色（光纤）或黄色等颜色，以便直观区分不同的物理传输介质。
v1.0.0 版本更新：初始正式版本发布；内置交换机、路由器、IPC 摄像机、NVR 等标准图元；支持拖拽排版与智能吸附连线；支持导出高清拓扑图纸。
更新日志
v1.0.0 版本更新：初始正式版本发布；内置交换机、路由器、IPC 摄像机、NVR 等标准图元；支持拖拽排版与智能吸附连线；支持导出高清拓扑图纸。
总结
需要快速绘制安防监控或机房网络拓扑图？本工具内置丰富安防与网络图元，支持拖拽摆放、智能吸附连线与高清图片导出，工程方案必备！
